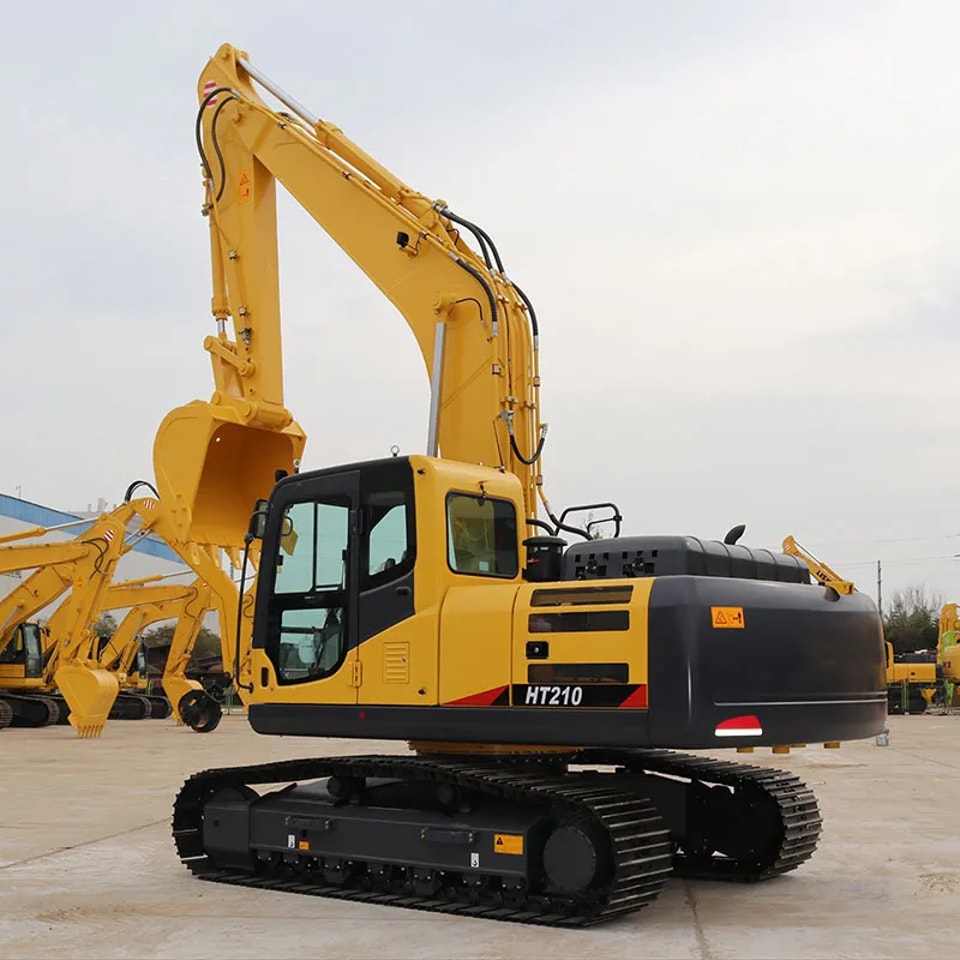

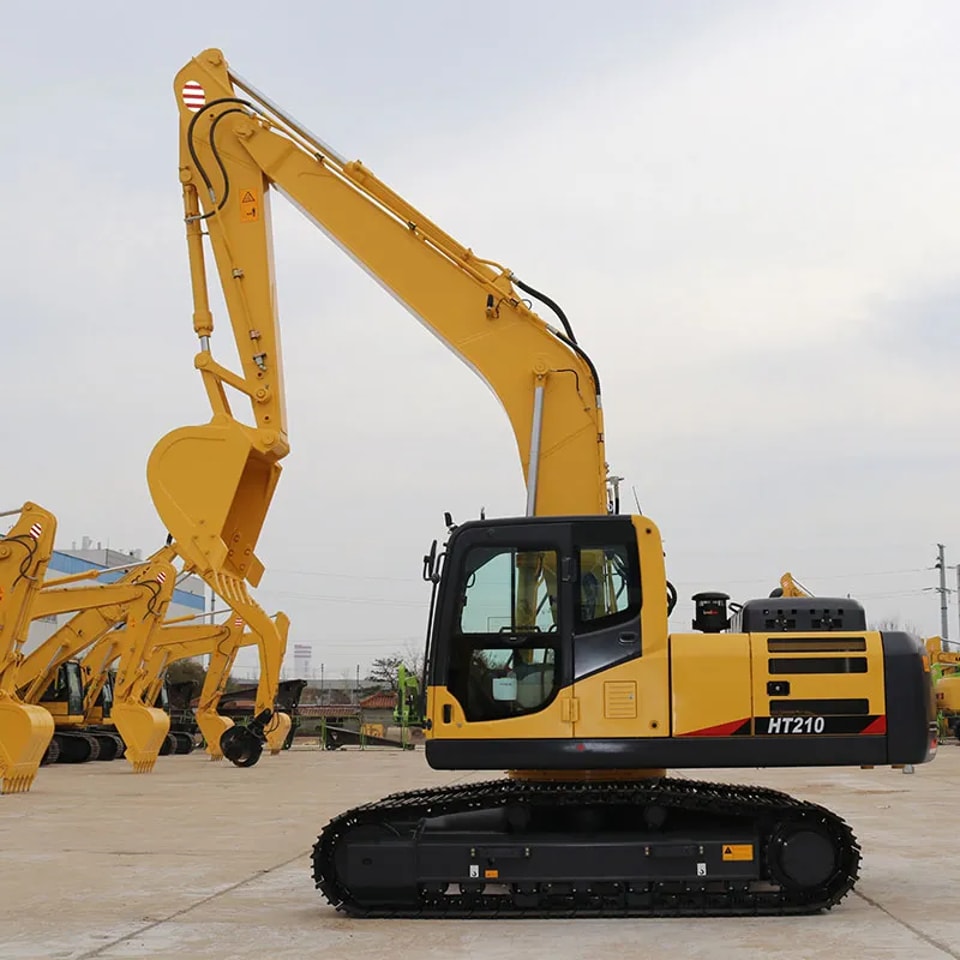

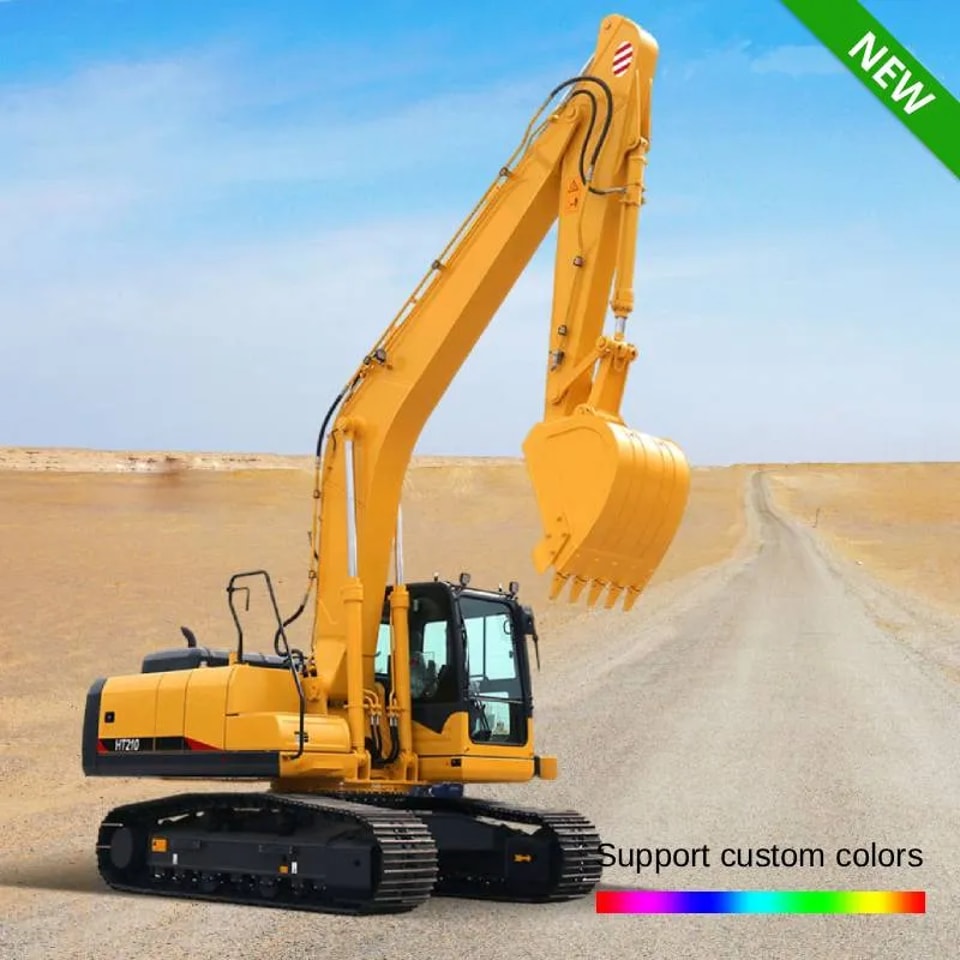

Крупногабаритный экскаватор HT210
Руководство по эксплуатации гусеничного экскаватора HT210
ПРЕВОСХОДНЫЕ ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Усиленные стрела и рукоять
Новая система управления переменной мощностью
6BTAA-5.9 (HM5.9)
Усиленный ковш и мощное ковшовое сочленение
Точное и плавное управление поворотом платформы
Прочная и устойчивая нижняя рама
Однослойная система охлаждения
Крепление кабины снижает удары и вибрацию
КОМФОРТНОЕ УПРАВЛЕНИЕ
· Новая передняя боковая система кондиционирования воздуха
· Педаль плавного хода и подножка
· Улучшенный интеллектуальный дисплей
· Лёгкие панели управления
· Просторная кабина с отличным обзором
· Высокочувствительный джойстик и удобный вход в кабину
· Просторное и комфортное рабочее место
ОБСЛУЖИВАНИЕ БЕЗ ЛИШНИХ СЛОЖНОСТЕЙ
· Удобный доступ к компонентам двигателя для обслуживания
· Централизованный блок управления электрооборудованием и удобная замена воздушного фильтра в сборе
· Боковые крышки с распашным открыванием влево и вправо
· Вместительный инструментальный ящик для дополнительного хранения
· Высокоэффективный гидравлический насос
· Hi-MATE (система удалённого управления)
| Гусеничный экскаватор HT210 — таблица технических характеристик | |
|---|---|
| Основные характеристики | |
| Модель | HT210 |
| Эксплуатационная масса | 21 т |
| Вместимость ковша | 0.9–1.2 м³ |
| Модель двигателя | Cummins 6BTAA5.9 |
| Номинальная мощность | 133 кВт/2000 об/мин |
| Объём топливного бака | 350 л |
| Объём гидравлического бака | 246 л |
| Модель гидравлического насоса | K3V112DT |
| Максимальный расход | 223×2 л/мин |
| Рабочее давление | 34.3/37.3 МПа |
| Ходовые характеристики | |
| Скорость передвижения | 5.2/3.5 км/ч |
| Скорость поворота платформы | 11.7 об/мин |
| Преодолеваемый уклон | 35° |
| Усилие копания ковша | 138 кН |
| Усилие копания рукояти | 99 кН |
| Удельное давление на грунт | 44 кПа |
| Тяговое усилие | 174 кН |
| Габаритные размеры (мм) | |
| Общая длина | 9390 мм |
| Общая ширина | 2780 мм |
| Общая высота (до верха стрелы) | 3040 мм |
| Общая высота (до верха кабины) | 3114 мм |
| Дорожный просвет под противовесом | 1065 мм |
| Минимальный дорожный просвет | 468 мм |
| Ширина поворотной платформы | 2700 мм |
| Расстояние от центра поворота до задней части | 2720 мм |
| Высота противовеса | 2045 мм |
| Радиус поворота задней части | 2720 мм |
| Ходовая часть и гусеницы (единица измерения: мм) | |
| Длина опорной поверхности гусеницы | 3445 мм |
| Длина гусеницы | 4250 мм |
| Ширина колеи | 2180 мм |
| Ширина гусеницы | 2780 мм |
| Ширина башмака гусеницы | 600 мм |
| Толщина грунтозацепа гусеницы | 26 мм |
| Длина опорной поверхности гусениц при транспортировке | 4940 мм |
| Рабочее оборудование (единица измерения: мм) | |
| Длина рукояти | 2900 мм |
| Длина стрелы | 5700 мм |
| Рабочие параметры (единица измерения: мм) | |
| Максимальная высота копания | 8630 мм |
| Максимальная высота разгрузки | 6180 мм |
| Максимальная глубина копания | 5501 мм |
| Максимальная глубина вертикального копания | 4940 мм |
| Максимальная глубина копания на уровне 2,5 м | 5287 мм |
| Максимальный радиус копания | 8305 мм |
| Максимальный радиус копания на уровне земли | 8180 мм |
| Минимальный радиус поворота | 2495 мм |
| Максимальная высота при минимальном радиусе поворота | 6430 мм |
