Мини-погрузчик с бортовым поворотом HTS100
Инструкция по эксплуатации мини-погрузчика HTS100 с бортовым поворотом
HTS100 — строительная машина, подходящая для самых разных задач. Благодаря сбалансированным рабочим параметрам и стабильной силовой установке она эффективно работает в различных условиях.
HTS100 отличается стабильными рабочими характеристиками. Эксплуатационная масса составляет 4800 кг, номинальная грузоподъёмность — 1200 кг, а вместимость ковша — 0,6 м³, что позволяет выполнять погрузку материалов среднего объёма. Максимальная скорость движения — 12/18 км/ч, что обеспечивает быстрое перемещение между рабочими площадками и сокращает простои. Максимальное тяговое усилие превышает 30 кН, а усилие отрыва ковша составляет не менее 20 кН. В сочетании с подъёмом стрелы за 7 секунд это обеспечивает стабильный темп работы при выполнении различных операций и помогает повысить общую производительность.
HTS100 оснащён двигателем Weichai WP4.1 номинальной мощностью 74 кВт при 2200 об/мин и рабочим объёмом 4,088 л. Двигатель соответствует китайскому экологическому стандарту National III. Такая силовая установка обеспечивает непрерывную и стабильную подачу мощности, плавную работу и соответствие экологическим требованиям, а также позволяет адаптироваться к различным нормативам эксплуатации в разных регионах.
Размеры и технические характеристики HTS100 обеспечивают универсальность и удобство эксплуатации. Максимальная рабочая высота составляет 4800 мм, высота оси поворота ковша — 3150 мм, высота по крыше кабины — 2160 мм. Это создаёт комфортные условия для оператора и обеспечивает хороший обзор рабочей зоны. Длина без ковша составляет 3000 мм, с ковшом — 3795 мм. Колёсная база — 1500 мм. Радиус поворота составляет 1365 мм без ковша, 2439 мм спереди и 1617 мм сзади, что позволяет маневрировать в ограниченном пространстве и работать в сложных условиях. Высота разгрузки 2450 мм, вылет при разгрузке 700 мм и максимальный угол разгрузки 40° обеспечивают точность и удобство работы с различными материалами.
HTS100 демонстрирует сбалансированные характеристики при использовании в коммунальном хозяйстве, малой добыче полезных ископаемых и сельском хозяйстве, становясь надёжным помощником в работе.
| Мини-погрузчик HTS100 с бортовым поворотом — таблица параметров | |
|---|---|
| Рабочие характеристики | |
| Эксплуатационная масса (кг) | 4800 |
| Номинальная грузоподъёмность (кг) | 1200 |
| Объём ковша (м³) | 0.6 |
| Максимальная скорость (км/ч) | 12/18 |
| Максимальное тяговое усилие (кН) | >30 |
| Максимальное усилие отрыва (кН) | ≥20 |
| Время подъёма стрелы (с) | 7 |
| Двигатель | |
| Производитель | Weichai |
| Модель | WP4.1 |
| Номинальная мощность (кВт/об/мин) | 74/2200 |
| Рабочий объём двигателя (л) | 4.088 |
| Экологический класс двигателя | Экологический стандарт National III |
| Габариты (мм) | |
| Максимальная рабочая высота (мм) | 4800 |
| Высота оси крепления ковша (мм) | 3150 |
| Высота до верха кабины (мм) | 2160 |
| Высота до нижней кромки ковша в горизонтальном положении (мм) | 2983 |
| Длина без ковша (мм) | 3000 |
| Общая длина с ковшом (мм) | 3795 |
| Угол разгрузки при максимальной высоте (°) | 40 |
| Высота разгрузки (мм) | 2450 |
| Вылет при разгрузке (мм) | 700 |
| Угол запрокидывания ковша на уровне земли (°) | 30 |
| Угол запрокидывания ковша на максимальной высоте (°) | 104 |
| Колёсная база (мм) | 1500 |
| Дорожный просвет (мм) | 200 |
| Угол съезда (°) | 20 |
| Радиус поворота передней части без ковша (мм) | 1365 |
| Радиус поворота передней части (мм) | 2439 |
| Радиус поворота задней части (мм) | 1617 |
| Расстояние от заднего моста до бампера (мм) | 938 |
| Ширина колеи (мм) | 1654 |
| Ширина (мм) | 1994 |
| Ширина ковша (мм) | 2030 |

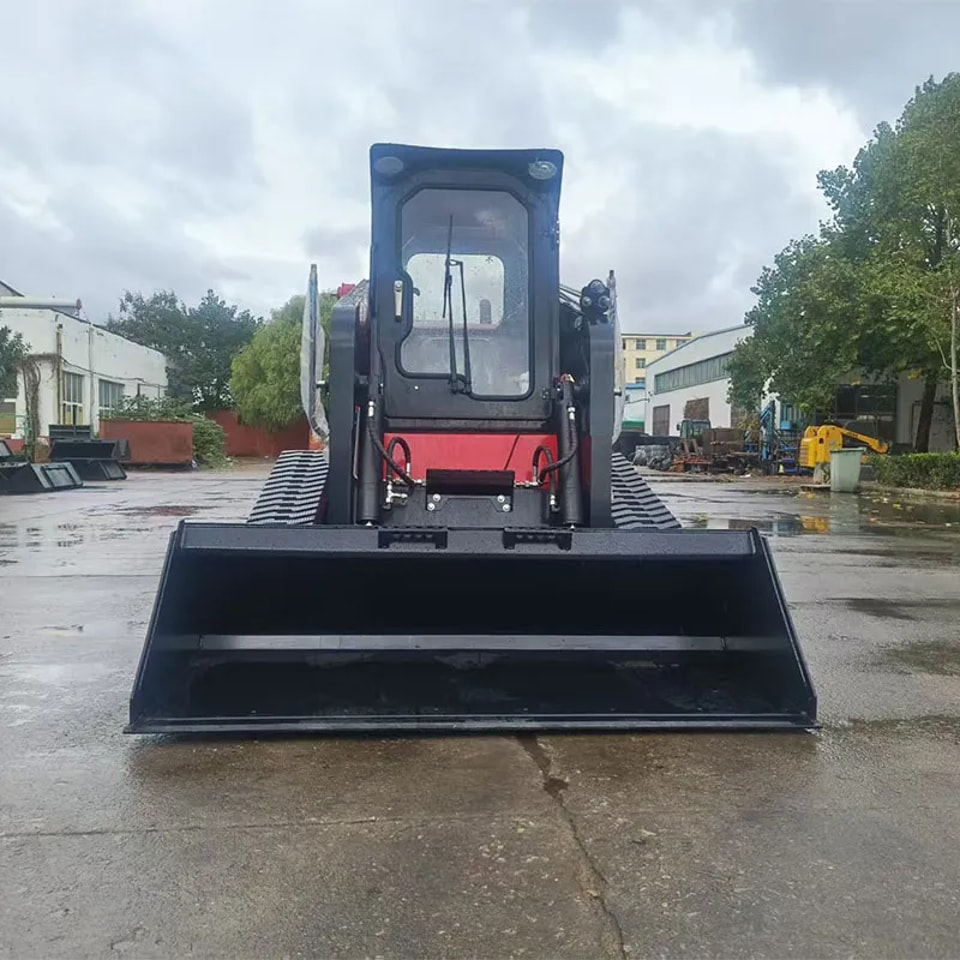

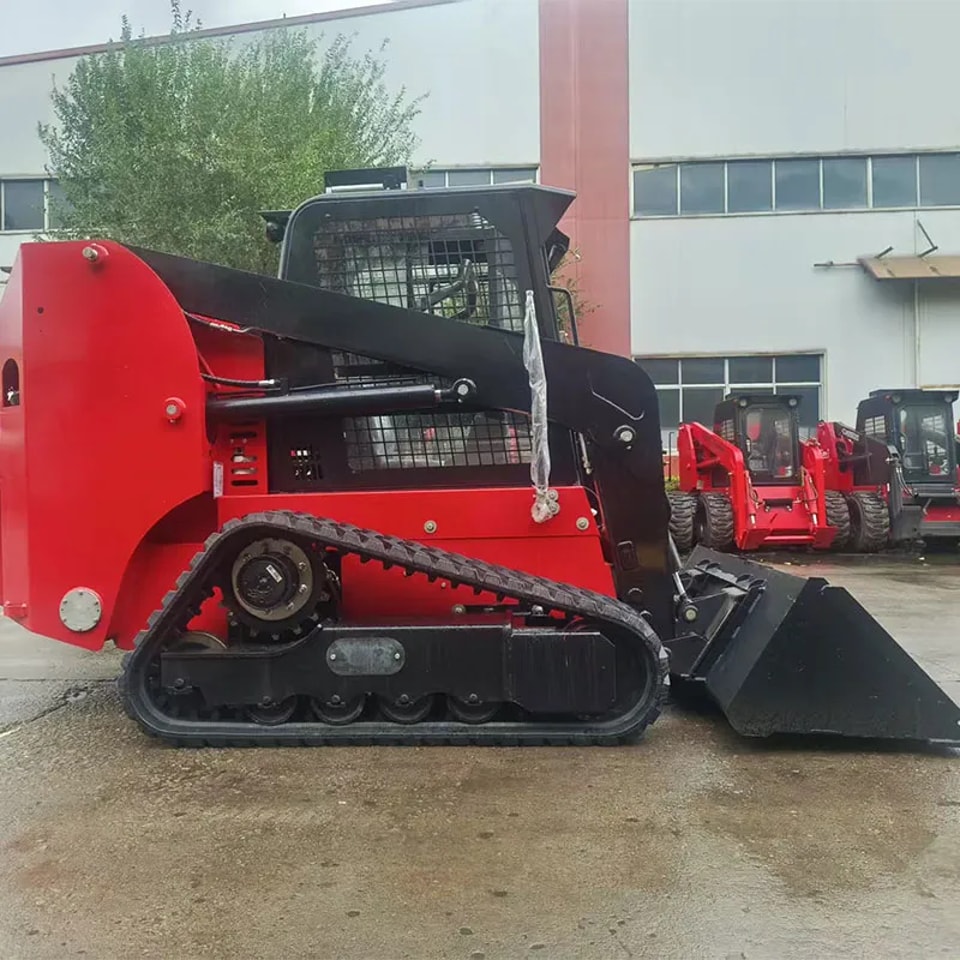

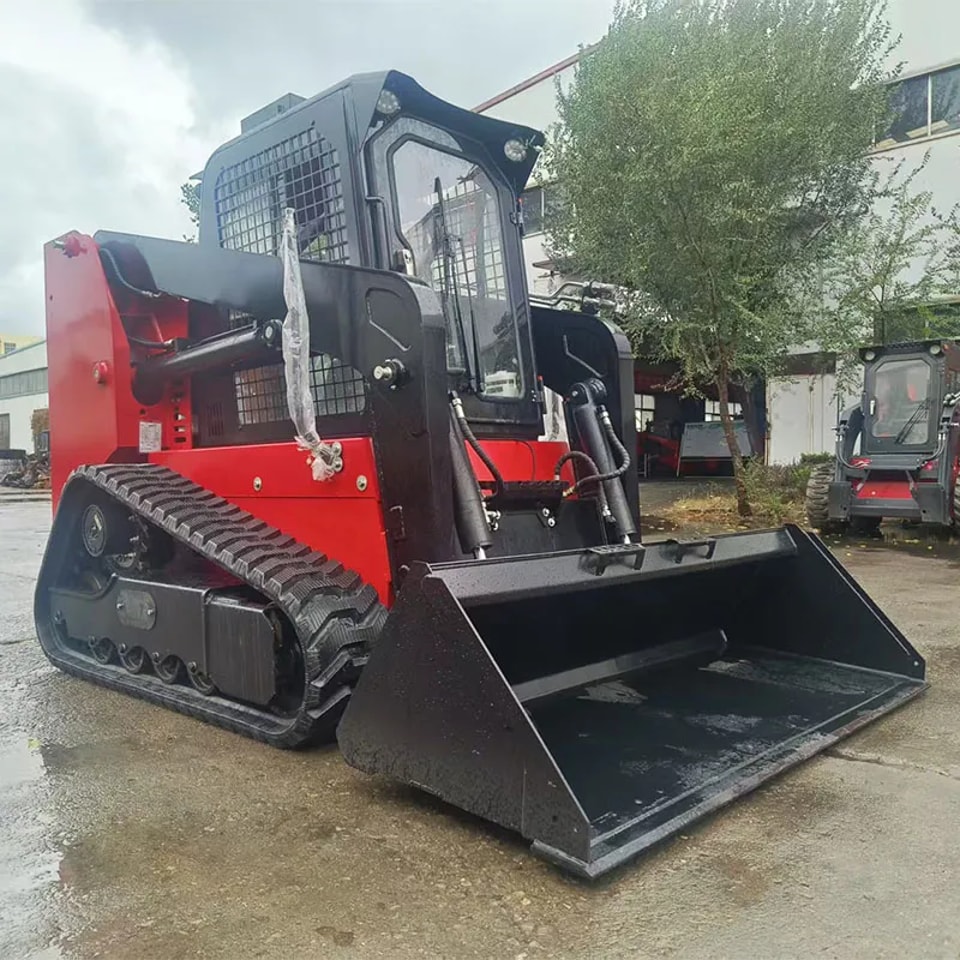

Фотографии мини-погрузчика HTS100 с бортовым поворотом
