Мини-погрузчик с бортовым поворотом HTS120
Инструкция по эксплуатации мини-погрузчика HTS120 с бортовым поворотом
HTS120 — строительная машина, подходящая для самых разных условий работы. Благодаря стабильной мощности и маневренности она эффективно справляется с различными инженерными задачами.
HTS120 демонстрирует высокую производительность: эксплуатационная масса составляет 4 000 кг, номинальная грузоподъёмность — 1 500 кг, а вместимость ковша — 0,55 м³. Машина справляется с погрузкой материалов средней и высокой плотности. Максимальная скорость движения составляет 12/18 км/ч, что позволяет быстро перемещаться между рабочими площадками и сокращать потери времени. Максимальное тяговое усилие превышает 32 кН, усилие подъёма стрелы составляет ≥22 кН, а подъём ковша занимает 7 секунд. Даже при интенсивной работе машина сохраняет стабильный рабочий темп, повышая общую эффективность.
HTS120 оснащён двигателем Weichai WP4.1 номинальной мощностью 103 кВт при 2 300 об/мин и рабочим объёмом 4,088 л. Двигатель соответствует стандарту выбросов National III. Такая силовая установка обеспечивает стабильную подачу мощности и плавную работу, одновременно отвечая экологическим требованиям и позволяя эксплуатировать машину в различных условиях.
Габариты и характеристики HTS120 обеспечивают универсальность машины. Максимальная рабочая высота составляет 4 290 мм, высота оси пальца ковша — 3 278 мм, высота верхней части кабины — 2 160 мм. Это обеспечивает оператору хороший обзор и комфортное рабочее пространство. Длина машины без ковша составляет 3 023 мм, с ковшом — 3 795 мм. Колёсная база — 1 185 мм, радиус поворота без ковша — 1 278 мм, передний — 2 144 мм, задний — 1 857 мм. Машина маневренна в стеснённых условиях и подходит для сложных рабочих площадок. Высота разгрузки 2 500 мм, расстояние разгрузки 700 мм и максимальный угол разгрузки 40° обеспечивают удобство и точность при выполнении различных разгрузочных операций.
При строительстве муниципальных объектов, в горнодобывающей отрасли и сельском хозяйстве HTS120 благодаря своим характеристикам становится надёжным помощником в работе.
| Мини-погрузчик с бортовым поворотом HTS125 — таблица характеристик | |
|---|---|
| Рабочие характеристики | |
| Эксплуатационная масса (кг) | 5100 |
| Номинальная грузоподъёмность (кг) | 1500 |
| Объём ковша (м³) | 0.75 |
| Максимальная скорость (км/ч) | 12/18 |
| Максимальное тяговое усилие (кН) | >32 |
| Максимальное усилие отрыва (кН) | ≥22 |
| Время подъёма стрелы (с) | 7 |
| Двигатель | |
| Производитель | WEICAI |
| Модель | WP4.1 |
| Номинальная мощность (кВт/об/мин) | 103/2300 |
| Рабочий объём двигателя (л) | 4.088 |
| Экологический класс двигателя | Экологический стандарт National III |
| Габариты (мм) | |
| Максимальная рабочая высота (мм) | 4070 |
| Высота оси крепления ковша (мм) | 3150 |
| Высота до верха кабины (мм) | 2160 |
| Высота до нижней кромки ковша в горизонтальном положении (мм) | 2983 |
| Длина без ковша (мм) | 3000 |
| Общая длина с ковшом (мм) | 3795 |
| Угол разгрузки при максимальной высоте (°) | 40 |
| Высота разгрузки (мм) | 2450 |
| Вылет при разгрузке (мм) | 700 |
| Угол запрокидывания ковша на уровне земли (°) | 30 |
| Угол запрокидывания ковша на максимальной высоте (°) | 104 |
| Колёсная база (мм) | 1500 |
| Дорожный просвет (мм) | 200 |
| Угол съезда (°) | 20 |
| Радиус поворота передней части без ковша (мм) | 1365 |
| Радиус поворота передней части (мм) | 2200 |
| Радиус поворота задней части (мм) | 1742 |
| Расстояние от заднего моста до бампера (мм) | 938 |
| Ширина колеи (мм) | 1674 |
| Ширина (мм) | 2124 |
| Ширина ковша (мм) | 2134 |

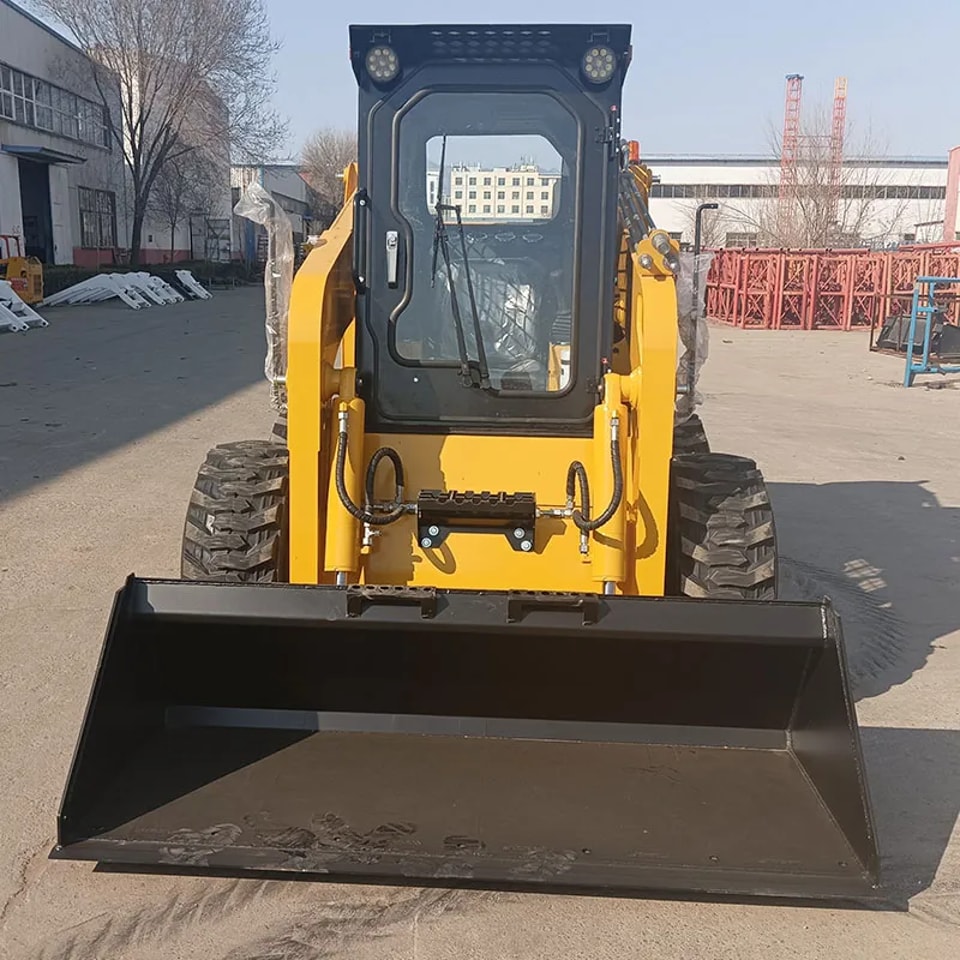

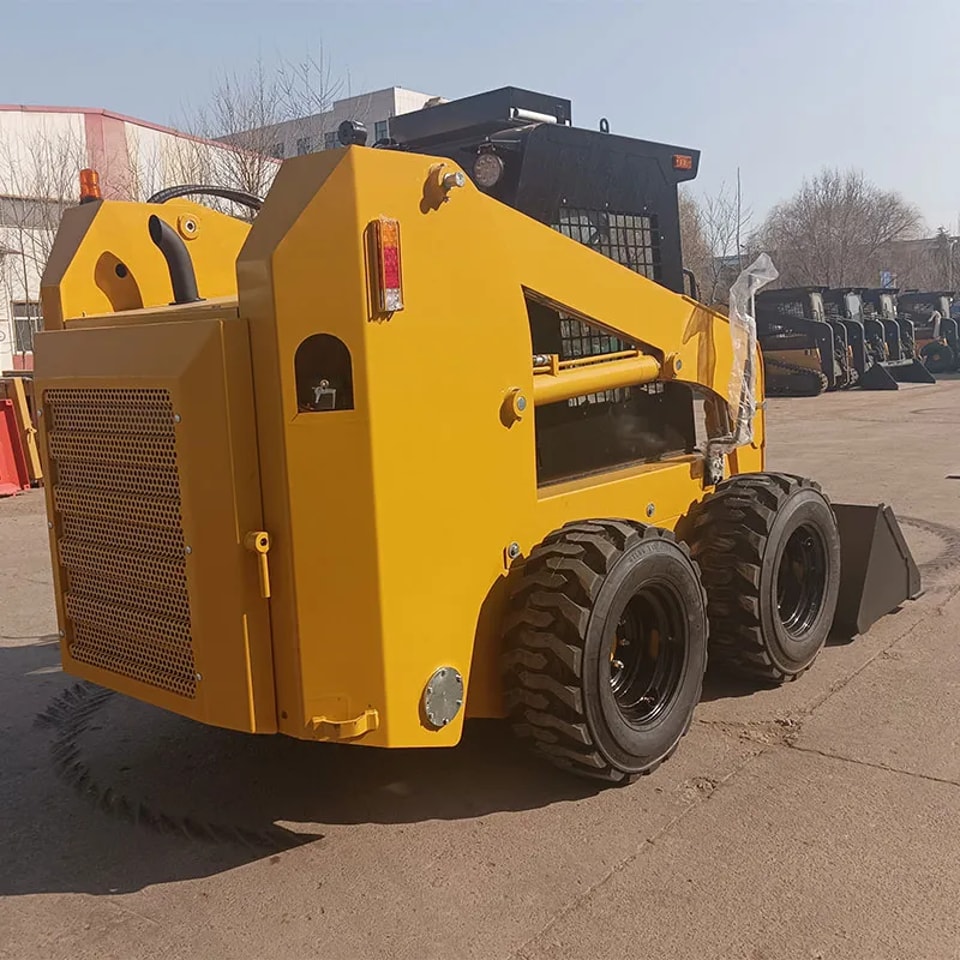

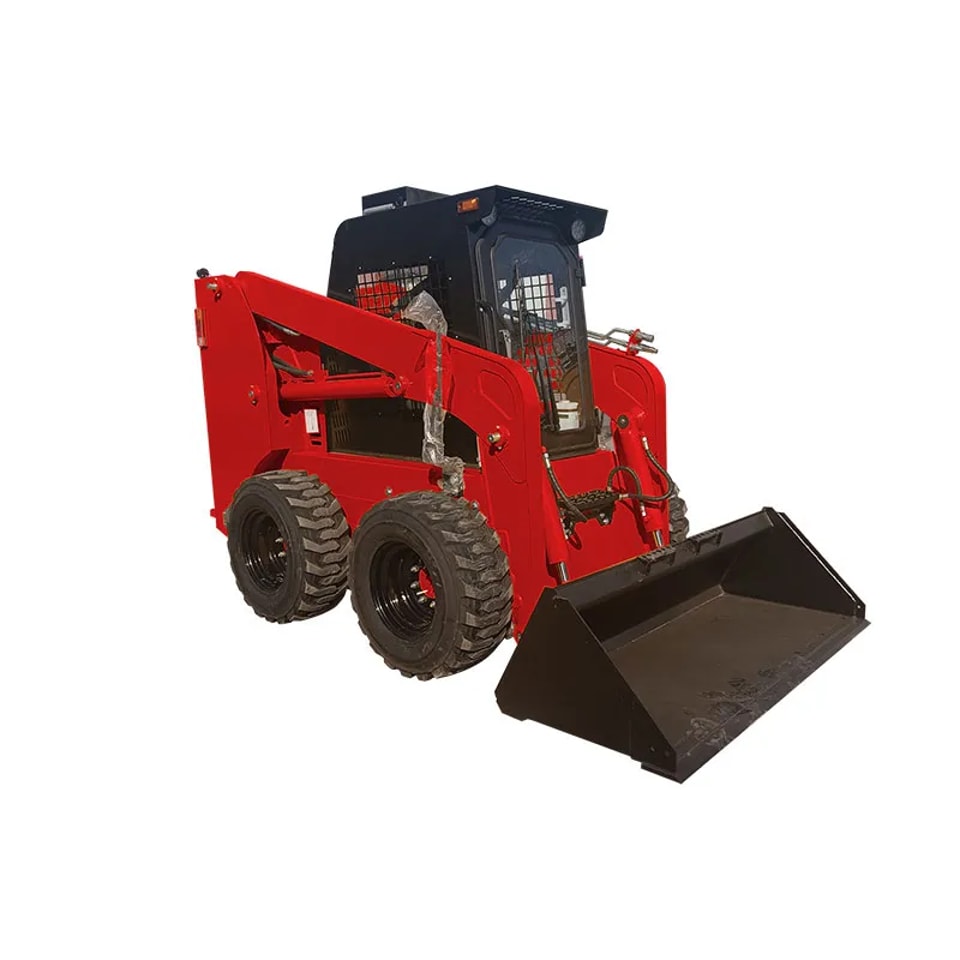

Фотографии мини-погрузчика HTS120 с бортовым поворотом
