Гусеничный мини-погрузчик HTS125 с бортовым поворотом
Инструкция по эксплуатации мини-погрузчика с бортовым поворотом HTS125
HTS125 — строительная машина, подходящая для самых разных условий работы. Благодаря стабильной работе, надёжной силовой установке и продуманным габаритам она отвечает требованиям различных рабочих площадок.
HTS125 обладает высокой грузоподъёмностью и отличными рабочими характеристиками. Эксплуатационная масса машины составляет 5 100 кг, номинальная грузоподъёмность — 1 500 кг, а объём ковша — 0,75 м³, что позволяет выполнять широкий спектр погрузочных работ. Максимальная скорость передвижения 12/18 км/ч обеспечивает манёвренность при перемещении между рабочими площадками. Максимальное тяговое усилие превышает 32 кН, максимальное усилие отрыва составляет не менее 22 кН, а время подъёма стрелы — 7 секунд, что повышает производительность работ.
HTS125 оснащён двигателем Weichai WP4.1 номинальной мощностью 103 кВт при 2 300 об/мин и рабочим объёмом 4,088 л. Двигатель соответствует экологическому стандарту National III. Он обеспечивает стабильную подачу мощности и отвечает требованиям к охране окружающей среды, благодаря чему машина подходит для работы в различных условиях.
Габариты HTS125 продуманы с учётом удобства и адаптации к различным условиям работы. Максимальная рабочая высота составляет 4 070 мм, высота оси крепления ковша — 3 150 мм, высота до верха кабины — 2 160 мм. Это обеспечивает оператору комфортное рабочее пространство и хороший обзор. Длина машины без ковша составляет 3 000 мм, с ковшом — 3 795 мм. Колёсная база — 1 500 мм, радиус поворота — 1 365 мм без ковша, 2 200 мм спереди и 1 742 мм сзади, что позволяет работать в стеснённых условиях. Высота разгрузки 2 450 мм, вылет при разгрузке 700 мм и максимальный угол разгрузки 40° обеспечивают дополнительную манёвренность при выполнении различных разгрузочных работ.
HTS125 демонстрирует высокую производительность при строительстве и благоустройстве городских территорий, в сельском хозяйстве и на небольших строительных объектах, надёжно справляясь с повседневными задачами.
| Мини-погрузчик с бортовым поворотом HTS125 — таблица характеристик | |
|---|---|
| Рабочие характеристики | |
| Эксплуатационная масса (кг) | 5100 |
| Номинальная грузоподъёмность (кг) | 1500 |
| Объём ковша (м³) | 0.75 |
| Максимальная скорость (км/ч) | 12/18 |
| Максимальное тяговое усилие (кН) | >32 |
| Максимальное усилие отрыва (кН) | ≥22 |
| Время подъёма стрелы (с) | 7 |
| Двигатель | |
| Производитель | WEICAI |
| Модель | WP4.1 |
| Номинальная мощность (кВт/об/мин) | 103/2300 |
| Рабочий объём двигателя (л) | 4.088 |
| Экологический класс двигателя | Экологический стандарт National III |
| Габариты (мм) | |
| Максимальная рабочая высота (мм) | 4070 |
| Высота оси крепления ковша (мм) | 3150 |
| Высота до верха кабины (мм) | 2160 |
| Высота до нижней кромки ковша в горизонтальном положении (мм) | 2983 |
| Длина без ковша (мм) | 3000 |
| Общая длина с ковшом (мм) | 3795 |
| Угол разгрузки при максимальной высоте (°) | 40 |
| Высота разгрузки (мм) | 2450 |
| Вылет при разгрузке (мм) | 700 |
| Угол запрокидывания ковша на уровне земли (°) | 30 |
| Угол запрокидывания ковша на максимальной высоте (°) | 104 |
| Колёсная база (мм) | 1500 |
| Дорожный просвет (мм) | 200 |
| Угол съезда (°) | 20 |
| Радиус поворота передней части без ковша (мм) | 1365 |
| Радиус поворота передней части (мм) | 2200 |
| Радиус поворота задней части (мм) | 1742 |
| Расстояние от заднего моста до бампера (мм) | 938 |
| Ширина колеи (мм) | 1674 |
| Ширина (мм) | 2124 |
| Ширина ковша (мм) | 2134 |

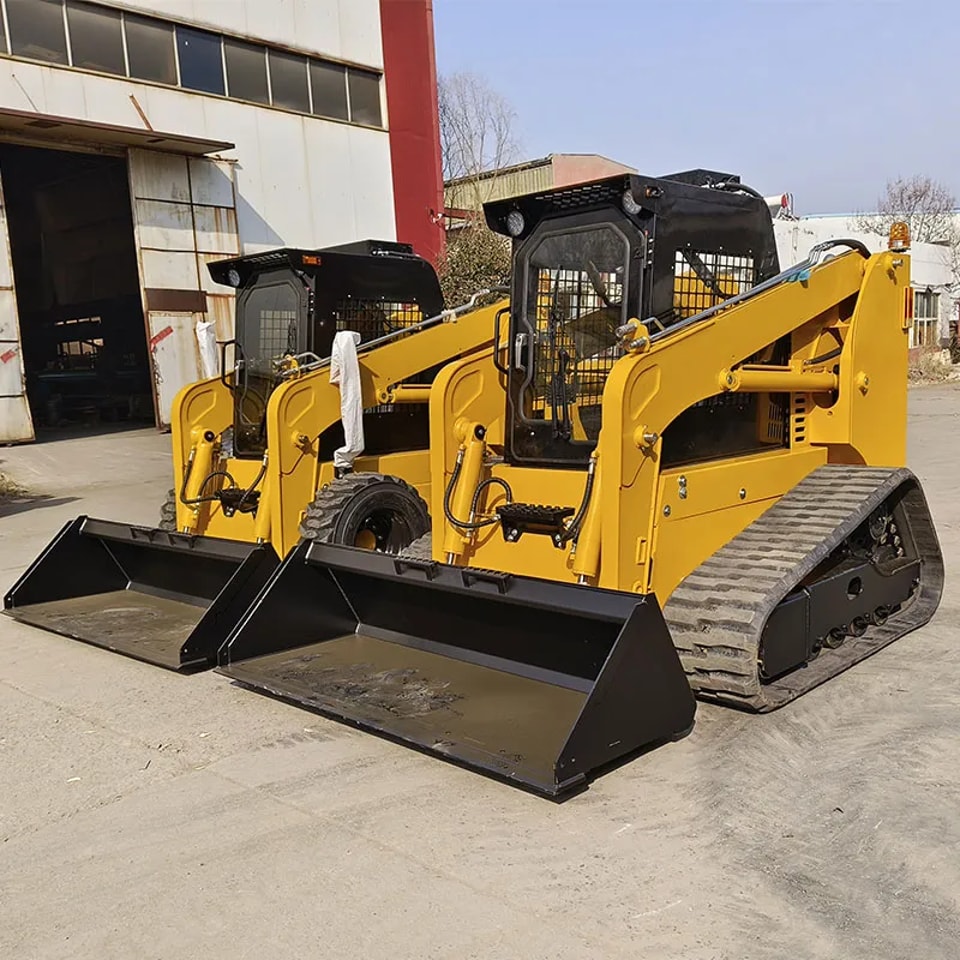

Фотографии мини-погрузчика с бортовым поворотом HTS125
