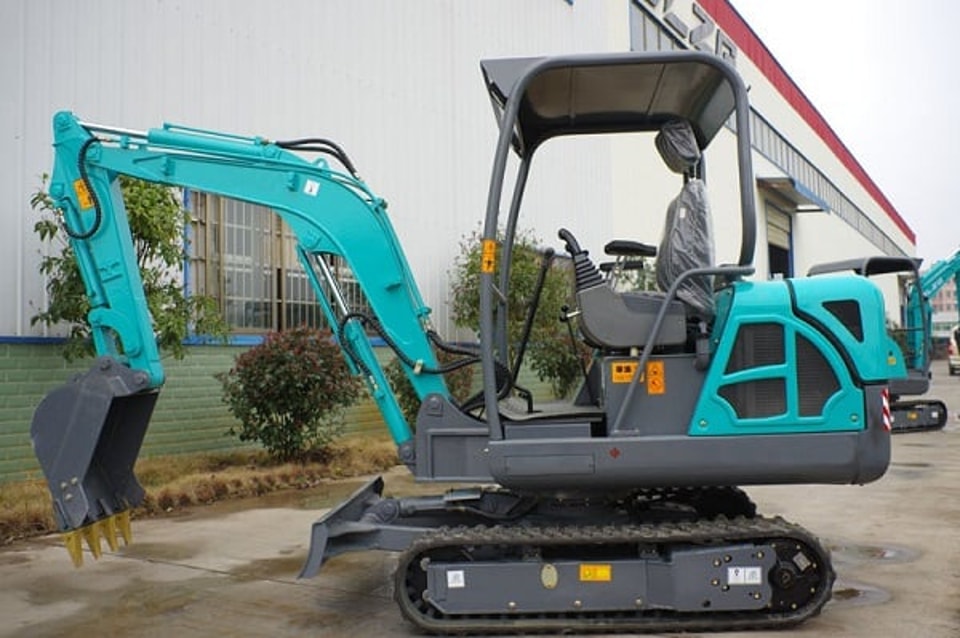

Анализ шума мини-экскаватора методом акустической визуализации

Акустическая визуализация — это метод восстановления изображения источника звука по измеренным данным звукового поля. Наложение акустической карты на изображение реального объекта позволяет получить наглядную картину распределения шума. Цвет и яркость показывают уровень шума в разных зонах. Таким образом, акустическая визуализация помогает предварительно определить источник шума.

В акустической визуализации звуковое поле измеряют главным образом двумя способами: методом измерения интенсивности звука и с помощью микрофонной решётки.

При измерении интенсивности звука сначала определяют её уровень в каждой точке замкнутой поверхности, а затем рассчитывают звуковую мощность. Поскольку интенсивность звука — векторная величина, результаты измерений в основном зависят от источников, расположенных перпендикулярно плоскости измерительного зонда. Поэтому этот метод позволяет эффективно подавлять влияние фонового шума и окружающих источников при измерениях в ближнем поле и обеспечивает высокое качество измерений. Микрофонная решётка — это система из нескольких микрофонов, расположенных в заданной геометрической конфигурации. Она одновременно принимает сигналы с разных направлений. Сравнивая разность фаз сигналов, поступающих на микрофоны, система определяет положение источника звука по принципу фазированной решётки. Микрофонная решётка выполняет фильтрацию и подавление шумов, а также локализацию источника звука, повышая качество обработки аудиосигналов и точность определения источника. Многоканальная запись также позволяет проводить дальнейшую обработку шумовых сигналов, например разделять их.
